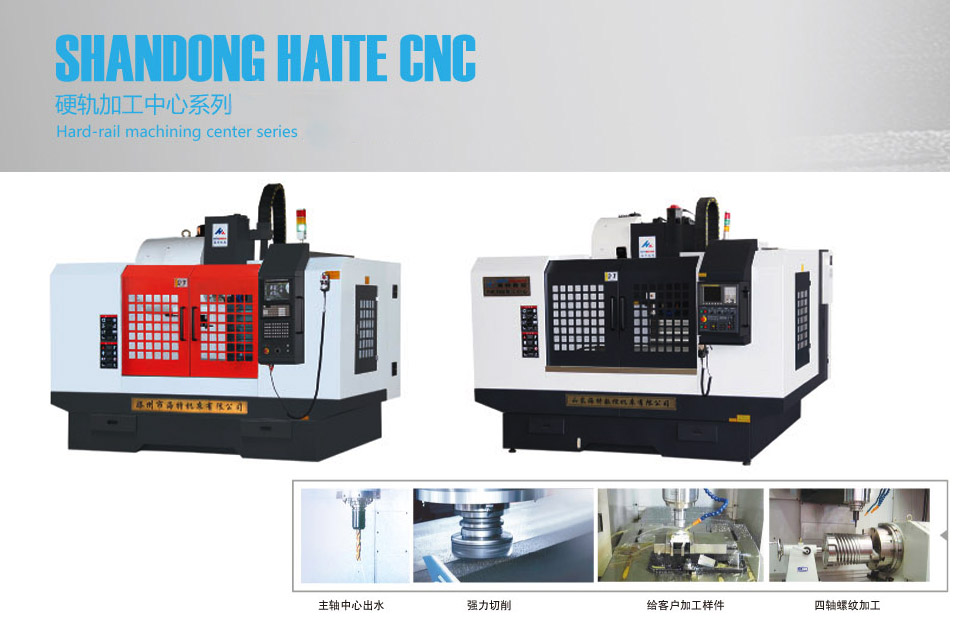

XH850硬軌加工中心
XH-850硬軌加工中心
機床特點:
XH-850硬軌立式加工中心是山東海特數控機床有限公司引進先進技術生產的新一代數控機床,該機床獨特堅穩持久的剛性主結構,經由工程力學的反復仿真與計算,設計堅穩的床身結構,達到剛性倍增而質量精簡的工程需求。全面硬化處理的移動滑軌,搭配精密的研磨加工,組合出令人滿意的精度品質。不僅適用于板類、盤類、殼體類、精密零件的加工,而且適用于模具加工。機床帶有自動刀具交換系統,全封閉式防護罩,自動潤滑系統、冷卻系統、自動排屑裝置、及便攜式手動操作裝置。零件一次裝夾后可完成銑、鏜、鉆、擴、鉸、攻絲等多工序加工,具有自動化程度高、可靠性強、操作簡單、方便、宜人,整體造型美觀大方、機電一體化程度高等優點。
主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。
主要配置
1.控制系統:日本發那科控制系統。
2.主軸電機:日本發那科伺服主軸電機。
3.XYZ三軸驅動電機:日本發那科
4.XYZ三軸伺服驅動器:日本發那科(Z軸含抱閘)
5.主軸:臺灣健椿隆8000rpm主軸。
6.絲桿:臺灣律庭滾珠絲桿,C3級。
7.常州國鼎增壓缸。
8.臺灣圣杰斗笠刀庫
9.日本NSK軸承,P4級。
10. 電柜熱交換恒溫系統。
11. 手持式電子手脈。
12. 海特主軸油冷機.
13. 聯軸器
14. 海特光機(Y向4導軌)
15. 雙油泵自動潤滑及潤滑報警裝置。
主要技術參數:
機型 | XH850E | XH850L |
X坐標行程 (mm) | 800 | 900 |
Y坐標行程 (mm) | 500 | 500 |
Z坐標行程 (mm) | 500 | 500 |
工作臺規格(長×寬) (mm) | 1000×500 | 1060×500 |
工作臺最大載重 | 500 | 600 |
主軸中心線到立柱正面導軌距離 | 575 | 575 |
主軸端面至工作臺上平面距離 | 120~620 | 120~620 |
X、Y、Z切削進給量(mm/min) | 1-4000 | 1-4000 |
X、Y、Z快速進給速度(m/min) | 16 | 16 |
主軸轉速范圍 (r/min) | 50~8000 | 50~8000 |
主軸錐孔 | BT40/BT50 | BT40/BT50 |
主軸電機(kw) | 7.5/11 | 7.5/11 |
X、Y、Z伺服電機(kw) | 2.3/2.3/2.3 | 2.3/2.3/2.3 |
工作臺T型槽槽數×槽寬×槽距 | 5/18/100 | 5/18/100 |
重復定位精度(300mm) | + 0.005 | + 0.005 |
定位精度 (300mm) | + 0.0075 | + 0.0075 |
使用源氣壓力(MPa) | 0.6-0.8 | 0.6-0.8 |
機床輪廓(L×W×H)(mm) | 2950*2200 | 3050*2250 |
機床重量 (kg) | 5800 | 6200 |
主要性能:
1.分體鍵盤控制:簡潔、方便、易學的分體鍵盤操作,用戶能很快靈活掌握設備的使用方法,獨立性更強。
2.智能加工越界保護功能:防止由于設計版面超過加工幅度引起的機械碰撞現象。
3.吸塵、吸附裝置:吸塵系統可在加工過程中吸走木屑及碎添,保持工作臺清潔變相的對設備進行了保養;吸附系統代替了以往機械式的板材固定,提高了加工以外的板材裝卸時間。
4. 智能加工速度控制:可分別控制加工速度,真正提高加工效率,處長刀具壽命、提高成品率。
5.先進的文件預處理功能,幫助用戶及時糾正加工文件中的錯誤,并能良好兼容國內、國外多種軟件生成的加工代碼。
6.先進的三維曲線預測算法,折線平穩,確保曲線運行速度和精度。
7. 基于平臺的嵌入式數控系統,無限升級擴展功能。軟硬件同步的抗干擾設計,確保系統時間可靠運行。
8.具有斷點、斷電續雕功能,具備回原點自動糾錯功能,有效的保證在長時間工作時的加工精度。
9.整機采用鋼結構無縫焊接,鋼性強,不變形;日本發那科伺服電機,扭矩大且擁有完善的安全系統。
安裝條件
a、溫度
運行溫度: 常溫20±20℃
保管搬運時: -30℃~50℃
b、濕度
連續: 75%以下(不結露)
短時間: 95%以下(不結露)
c、安裝場所條件
1.不受外部振動影響。
2.不受腐蝕性氣體影響。
3.避免陽光直射機床。
4.避免直接接觸外界風、氣及調溫的冷、熱風。
5.機床附近避免設置暖氣等熱源。
6.減少塵埃(避開鑄件、焊接、鈑金車間等)。
7.避免漏水、浸水。
8.避免電氣噪音。
d、機床電源:3φ AC380V ±10% ~ +10% 50HZ±1HZ。
可選配件清單 |
||
---|---|---|
序號 | 名稱 | 生產廠家 |
1. | 伺服數控系統 | 臺灣新代(五軸聯動)、西門子 |
2. | 伺服電機及驅動器 | 臺灣新代(五軸聯動)、西門子 |
3. | 直線導軌 | 臺灣上銀 |
4. | 高速直連主軸 | 臺灣健椿隆 |
5. | 中心出水主軸 | 臺灣健椿隆 |
6. | 主軸油冷機 | 國產優質 |
7. | 中心出水水泵 | 臺灣華樂士 |
8. | 螺旋排屑器 | 國產優質 |
9. | 鏈板式排屑器 | 國產優質 |
10. | 圓盤式刀庫24T | 臺灣圣杰 |
11. | 第四軸(立臥兩用) | 臺灣旭陽 |
12. | 五軸 | 臺灣旭陽 |
