數控機床刀庫的分類和自動換刀系統
一．分類
刀庫的容量、布局，針對不同的工具機，其形式也有所不同，根據刀庫的容量、外型和取刀方式可概分為以下幾種：
1、斗笠式刀庫
一般只能存16~24把刀具，斗笠式刀庫在換刀時整個刀庫向主軸移動。當主軸上的刀具進入刀庫的卡槽時，主軸向上移動脫離刀具，這時刀庫轉動。當要換的刀具對正主軸正下方時主軸下移，使刀具進入主軸錐孔內，夾緊刀具后，刀庫退回原來的位置。

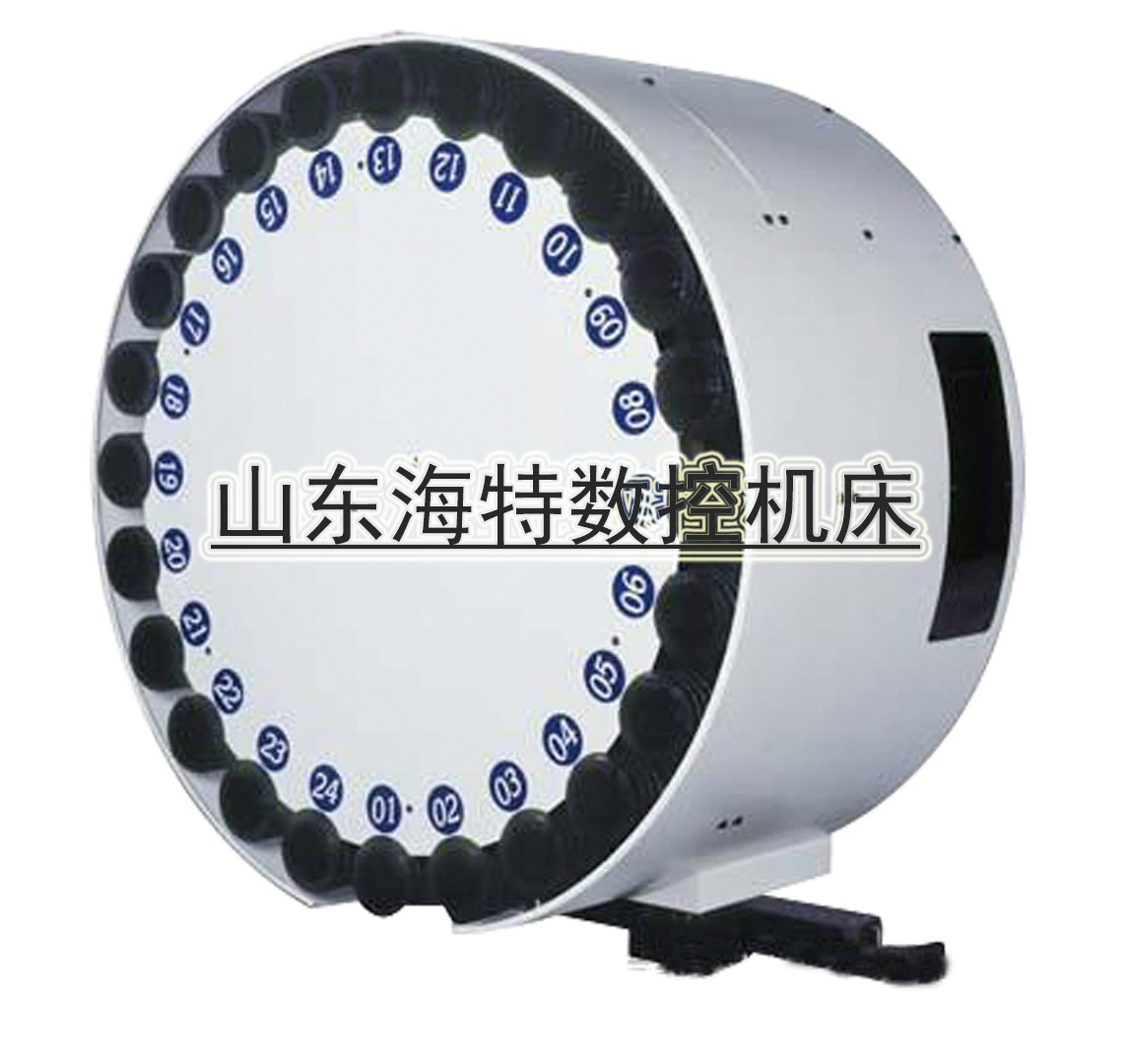

2、 圓盤式刀庫
圓盤式刀庫通常應用在小型立式綜合加工機上。"圓盤刀庫"一般俗稱"盤式刀庫"，以便和"斗笠式刀庫"、"鏈條式刀庫"相區分。圓盤式的刀庫容量不大，頂多二、三十把刀。需搭配自動換刀機構ATC(AutoToolsChange)進行刀具交換。

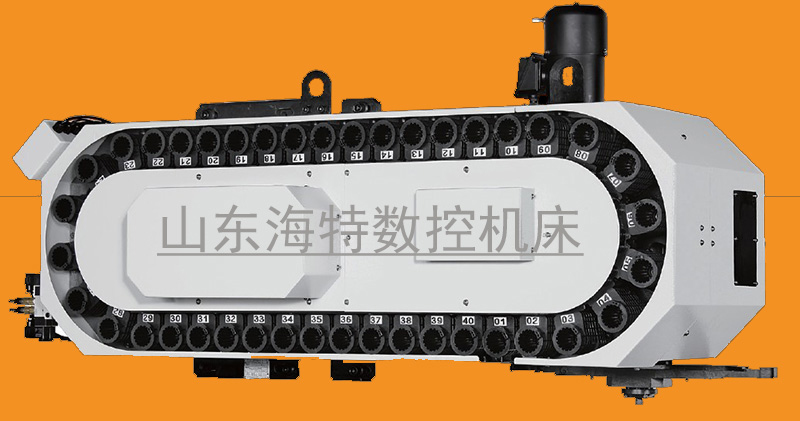

3、鏈條式刀庫
鏈條式刀庫的特點是可儲放較多數量之刀具，一般都在20把以上，有些可儲放120把以上。它是藉由鏈條將要換的刀具傳到指定位置，由機械手將刀具裝到主軸上。換刀動作均采用馬達加機加工中心使用的刀庫最常見的形式是圓盤式刀庫和機械手換刀刀庫。
二．自動換刀系統
自動換刀裝置是數控機床加工中心的重要執行機構，它的形式多種多樣，目前常見的有以下幾種。
帶刀庫的自動換刀數控系統由刀庫和刀具交換機構組成。首先把加工過程中需要使用的全部刀具分別安裝在標準刀柄上，在機外進行尺寸預調整后，按一定的方式放入刀庫中去。換刀時先在刀庫中進行選刀，并由刀具交換裝置從刀庫和王軸上取出刀具，在進行交換刀具之后，將新刀具裝入主軸，把舊刀具放回刀庫。存放刀具的刀庫具有較大的容量，它既可以安裝在主軸箱的側面或者上方，也可作為單獨部件安裝到機床以外，并由搬運裝置運送刀具。
與轉塔主軸頭相比較，由于帶刀庫的自動換刀裝置數控機床主軸箱內只有一個主軸，設計主軸部件就有可能充分增強它的剛度，因而能滿足精密加工的要求。另外，刀庫可以存放數量很大的刀具，因而能夠進行復雜零件的多工序加工，這樣就明顯提高了機床的適用性和加工效率。所以帶刀庫的自動換刀裝置特別適用于數控鉆床、數控銑床和數控鏜床。
